Скрытые петли для дверей-невидимок: расчет количества, нагрузки и регулировка

Скрытые петли: расчет нагрузки и бренды.

Скрытые петли для дверей — ключевой узел в системе Invisible. Они не видны при закрытом полотне, позволяют сохранить чистую плоскость стены и дают возможность точной настройки зазоров после монтажа. Но именно на петлях чаще всего проявляются ошибки комплектации: провисание полотна, затирание о короб, неравномерный притвор, щелчки замка и невозможность вывести дверь в одну плоскость со стеной.

Вопрос «сколько петель нужно на скрытую дверь» нельзя решать по принципу «две петли как у обычной межкомнатной». Для скрытого монтажа важны четыре параметра: масса полотна, высота, ширина и тип отделки. Дверь 2100×700 мм под покраску и полотно 2700×900 мм с панельной облицовкой — это разные нагрузки, даже если визуально обе двери выглядят как «невидимки».

Ниже — инженерный алгоритм расчета, обзор петлевых систем AGB, Anselmi, Simonswerk, Otlav и практическая инструкция по 3D-регулировке скрытых петель шестигранником.

Как рассчитать количество петель в зависимости от веса и высоты полотна

Основной параметр при подборе петель — несущая способность. Производитель указывает допустимую нагрузку на комплект: например, 40, 60, 80, 100 или 120 кг на две петли. Но на практике нельзя брать значение «впритык». Для дверей скрытого монтажа нужен запас 20–30%, особенно если полотно высокое, тяжелое или отделывается после навески.

Что учитывать при расчете

На нагрузку влияет не только вес самой двери, но и условия эксплуатации:

высота полотна;
ширина полотна;
масса отделки: краска, шпон, зеркало, HPL, МДФ-панели;
тип наполнения: сота, трубчатое ДСП, усиленный каркас;
частота открывания;
наличие доводчика или автоматического порога;
прямое или реверсивное открывание;
жесткость алюминиевого короба и стены.

Чем выше дверь, тем больше момент нагрузки на верхнюю петлю. Поэтому полотно высотой 2500–2700 мм может требовать третью петлю даже при массе, формально допустимой для двух.

Для высоких решений используйте отдельный расчет: петли для дверей высотой от 2.5 м. В таких системах важно учитывать не только вес, но и риск изгиба полотна, плечо нагрузки и стабильность короба.

Базовая формула запаса

Упрощенный расчет:

Расчетная нагрузка = фактический вес полотна × 1,25

Если дверь весит 45 кг, расчетная нагрузка составит:

45 × 1,25 = 56,25 кг

Значит, петли с паспортной несущей способностью 60 кг допустимы, но без большого запаса. Если дверь высокая или облицована тяжелым материалом, лучше перейти на более мощную модель или поставить третью петлю.

Таблица расчета количества петель

Вес полотна	Высота полотна	Рекомендуемое количество петель	Комментарий
до 30 кг	до 2100 мм	2 петли	Стандартная легкая дверь под покраску или обои
30–45 кг	до 2300 мм	2 петли усиленного класса	Нужен запас по несущей способности не менее 20%
45–60 кг	до 2400 мм	3 петли	Снижается риск провисания полотна
45–60 кг	2400–2600 мм	3 петли	Рекомендуется для высоких дверей Invisible
60–80 кг	до 2600 мм	3 петли повышенной нагрузки	Проверить паспортную нагрузку конкретной модели
60–80 кг	2600–3000 мм	4 петли или 3 петли тяжелой серии	Требуется усиленный короб и точная геометрия проема
80–100 кг	до 3000 мм	4 петли тяжелого класса	Для шпона, панелей, зеркал, усиленных полотен
более 100 кг	индивидуально	расчет по системе производителя	Нужен проектный подбор фурнитуры и короба

Таблица дает практический ориентир, но не заменяет паспорт производителя. Если петля рассчитана на 60 кг на комплект из двух штук, это значение актуально только при соблюдении условий: правильная врезка, жесткий короб, точная ось, стандартная геометрия и корректная регулировка.

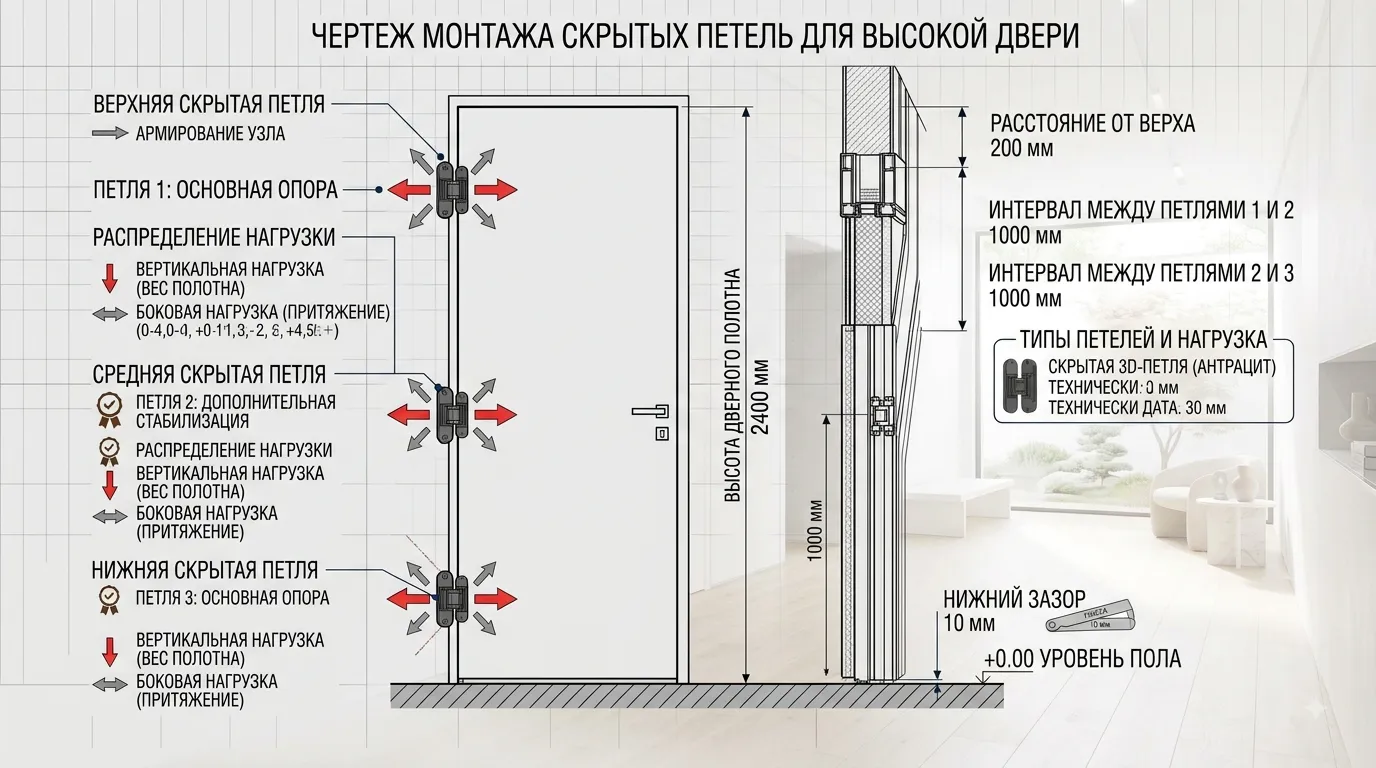

Где ставить третью петлю

Третью петлю обычно ставят не строго посередине, а ближе к верхней зоне полотна, потому что именно верхняя петля воспринимает наибольший вырывающий момент.

Типовая схема:

верхняя петля — 200–250 мм от верха полотна;
нижняя петля — 200–250 мм от низа;
третья петля — на 250–400 мм ниже верхней.

Для тяжелых и высоких полотен такая схема лучше распределяет нагрузку и уменьшает вероятность просадки. Если производитель короба или петли дает собственную карту фрезеровки, приоритет всегда у нее.

Обзор ведущих производителей (AGB, Anselmi, Simonswerk, Otlav)

Рынок скрытых петель неоднороден. Визуально многие изделия похожи: компактный корпус, регулировочные винты, скрытая ось. Но ресурс, точность 3D-регулировки, несущая способность и качество металла отличаются существенно. Ниже — обзор брендов, которые чаще применяются в системах дверей-невидимок.

AGB

AGB — итальянский производитель фурнитуры, известный замковыми системами и скрытыми петлями. В дверях скрытого монтажа часто встречается серия AGB Eclipse. Эти петли рассчитаны на аккуратную посадку в полотно и короб, имеют регулировки по нескольким осям и хорошо сочетаются с магнитными замками AGB.

Преимущества AGB:

стабильное качество механики;
удобная 3D-регулировка;
хорошая совместимость с дверями под покраску;
распространенность комплектующих;
аккуратная работа в стандартных и среднетяжелых полотнах.

AGB Eclipse часто выбирают для квартирных интерьеров, где важны бесшумность, точные зазоры и прогнозируемая регулировка после отделки.

Anselmi

Anselmi — специализированный итальянский производитель скрытых петель, ориентированный на точные интерьерные системы. Петли Anselmi ценят за компактность, качественную кинематику и широкий диапазон решений под разные нагрузки.

Сильные стороны:

высокая точность изготовления;
модели для легких и среднетяжелых полотен;
хорошая работа с алюминиевыми скрытыми коробами;
удобная регулировка скрытых петель в 3D;
аккуратная эстетика торца.

Anselmi часто применяют в дверях Invisible, где требуется минимальный зазор и чистая геометрия без видимых навесов.

Simonswerk

Simonswerk TECTUS — один из эталонов премиальных скрытых петель. Немецкая система рассчитана на высокую точность, долговечность и работу с тяжелыми полотнами. В линейке есть решения для межкомнатных, массивных, противопожарных и специализированных дверей.

Преимущества Simonswerk TECTUS:

высокая несущая способность;
точная трехосевая регулировка;
ресурс для интенсивной эксплуатации;
модели под тяжелые и высокие полотна;
стабильная геометрия при правильной установке.

Simonswerk чаще выбирают для премиальных объектов, высоких дверей до потолка, шпонированных и панельных полотен, где критичны ресурс и точность.

Otlav

Otlav — итальянский производитель с широким ассортиментом петель, включая скрытые модели для межкомнатных дверей. Это практичный вариант для стандартных решений, где нужна адекватная цена при сохранении базовых регулировок.

Плюсы Otlav:

доступность;
широкий выбор моделей;
достаточная надежность для стандартных полотен;
понятная установка;
совместимость с типовыми дверными системами.

Для тяжелых и высоких дверей Otlav нужно подбирать особенно внимательно: ориентироваться на паспортную нагрузку и не экономить на количестве петель.

Краткое сравнение брендов

Производитель	Типовой сегмент	Сильная сторона	Где применять
AGB Eclipse	средний / выше среднего	баланс цены, точности и доступности	двери под покраску, стандартные и среднетяжелые полотна
Anselmi	средний / премиальный	компактность и точная механика	скрытые двери Invisible с аккуратными зазорами
Simonswerk TECTUS	премиальный	ресурс, нагрузка, точность	высокие и тяжелые двери, премиальные проекты
Otlav	средний / базовый	практичность и цена	стандартные двери без экстремальных нагрузок

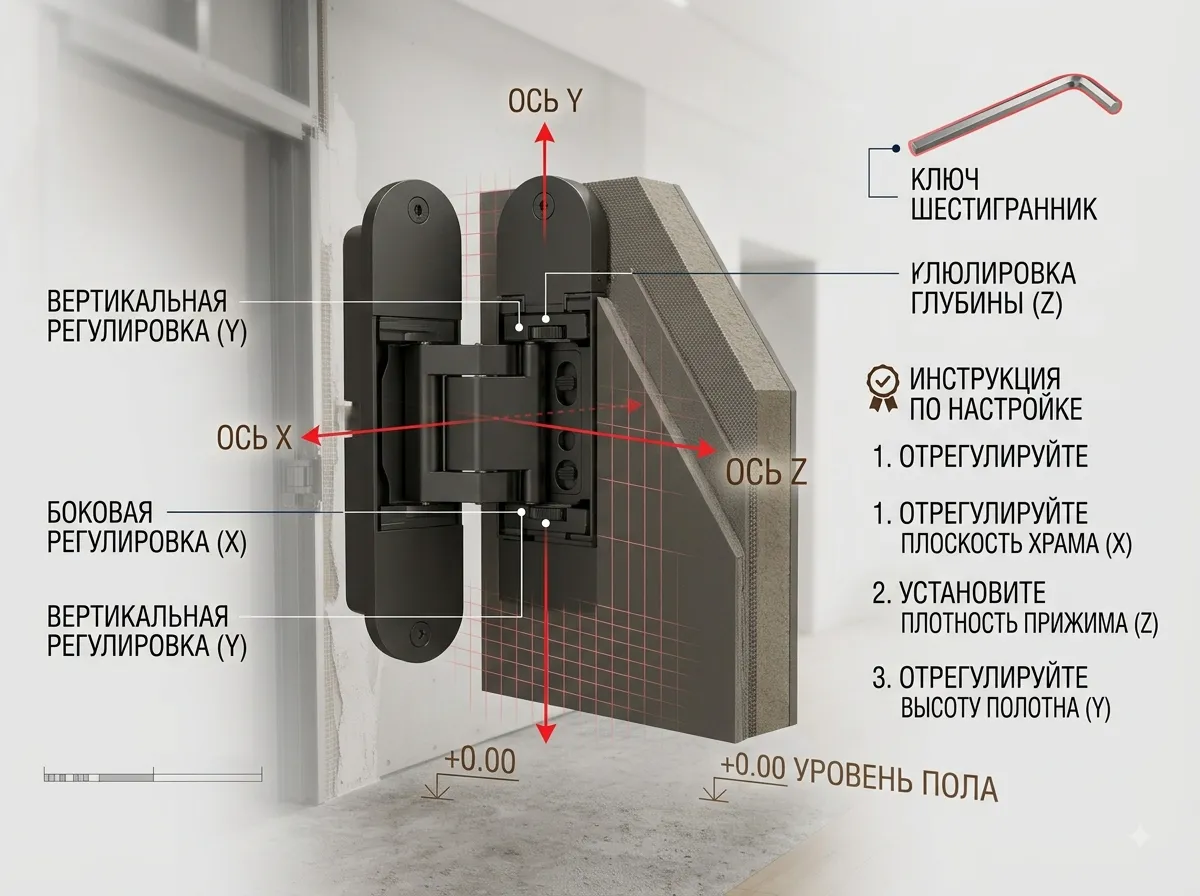

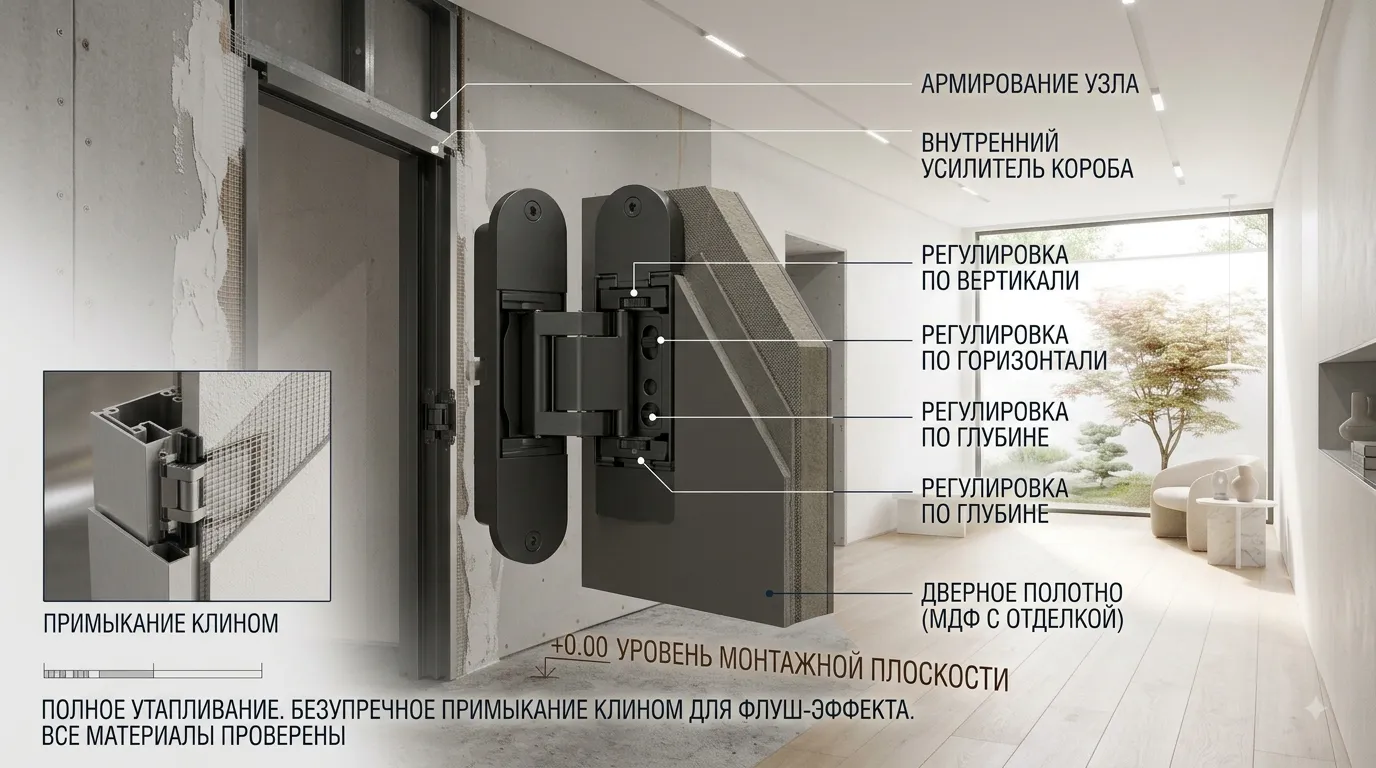

Инструкция по 3D-регулировке скрытых петель (высота, прижим, горизонт)

3D-регулировка позволяет настроить положение полотна по трем направлениям:

Высота — поднять или опустить полотно.
Горизонт — сместить полотно вправо или влево относительно короба.
Прижим / глубина — приблизить или отвести полотно от притвора.

Регулировка скрытых петель в 3D выполняется после установки короба, навески полотна и проверки чистовых зазоров. Основной инструмент — шестигранник нужного размера, обычно 3, 4 или 5 мм. Точный размер зависит от модели петли.

Подготовка перед регулировкой

Перед началом проверьте:

короб жестко закреплен и не двигается;
монтажная пена не является единственным креплением;
полотно не касается пола;
замок не мешает диагностике зазоров;
уплотнитель установлен корректно;
все петли затянуты, но не перетянуты;
финишное покрытие не попало в регулировочные узлы.

Если короб стоит с перекосом, петлями невозможно исправить всю геометрию. 3D-регулировка компенсирует малые отклонения, но не заменяет правильный монтаж.

Шаг 1. Диагностика зазоров

Закройте дверь и оцените зазоры:

сверху;
снизу;
со стороны петель;
со стороны замка.

Типовые признаки:

верхний замковый угол задевает короб — полотно просело;
зазор со стороны замка увеличивается сверху — нужна коррекция горизонта;
дверь пружинит при закрывании — избыточный прижим;
магнитный замок не срабатывает — ошибка по высоте, прижиму или ответной планке.

Шаг 2. Регулировка по высоте

Найдите вертикальный регулировочный винт. Обычно он расположен в центральной части петли или доступен через торцевое отверстие.

Алгоритм:

Слегка разгрузите полотно, приподняв его клином или монтажной подушкой.
Вставьте шестигранник в регулировочный винт.
Поворачивайте винт малыми шагами — по ¼ оборота.
Регулируйте все петли согласованно, чтобы не перекосить ось.
После каждого изменения закрывайте дверь и проверяйте верхний и нижний зазор.

Нельзя поднимать полотно только одной петлей. Это создает напряжение в механизме и ускоряет износ.

Шаг 3. Регулировка по горизонтали

Горизонтальная настройка смещает полотно к петлевой или замковой стороне. Она нужна, если дверь трет короб сбоку или зазор неравномерный по вертикали.

Порядок:

Откройте дверь на 90°.
Найдите винт бокового смещения.
Поворачивайте шестигранник на ¼ оборота.
На верхней и нижней петле выполняйте регулировку симметрично или дифференцированно — в зависимости от перекоса.
Проверяйте зазор со стороны замка по всей высоте.

Если верхний угол затирает, часто требуется не только поднять полотно, но и немного увести верхнюю часть к петлям.

Шаг 4. Регулировка прижима

Прижим отвечает за глубину посадки полотна относительно короба и уплотнителя. Неверный прижим вызывает хлопок, пружинение, неплотное закрывание или задевание финишной отделки.

Алгоритм:

Закройте дверь и оцените плоскость полотна относительно стены.
Откройте дверь и найдите винт глубины.
Поворачивайте шестигранник малыми шагами.
Добейтесь равномерного контакта с уплотнителем.
Проверьте работу магнитного замка.

Полотно не должно «утопать» в коробе или выступать из плоскости стены. Для дверей-невидимок это особенно критично: даже 1 мм перепада заметен на боковом освещении.

Шаг 5. Финальная фиксация

После настройки:

затяните стопорные винты, если они предусмотрены;
проверьте ход двери на 30°, 60°, 90°;
убедитесь, что полотно не самопроизвольно открывается или закрывается;
проверьте работу замка;
осмотрите зазоры после 10–15 циклов открывания.

Если дверь тяжелая, повторную проверку желательно выполнить через 7–14 дней эксплуатации. За это время петли, крепеж и уплотнитель могут немного «сесть».

FAQ: Вопросы монтажникам

Сколько петель нужно на скрытую дверь стандартного размера?

Для полотна до 2100–2300 мм и массой до 35–45 кг обычно достаточно двух качественных скрытых петель. Если вес выше 45–50 кг, высота больше 2400 мм или планируется тяжелая отделка, рекомендуется ставить три петли.

Почему скрытая дверь провисает после монтажа?

Основные причины: недостаточная несущая способность петель, отсутствие третьей петли на высоком полотне, слабое крепление короба, неправильная фрезеровка, тяжелая отделка без перерасчета нагрузки или регулировка только одной петли вместо согласованной настройки всех петель.

Можно ли отрегулировать скрытые петли после покраски двери?

Да, большинство качественных скрытых петель имеют доступную 3D-регулировку после финишной отделки. Но регулировать нужно аккуратно: защищать окрашенные кромки, использовать подходящий шестигранник и не превышать диапазон, указанный производителем.
