Допустимые отклонения геометрии и зазоры при монтаже скрытых дверей

Скрытая дверь — это узел, в котором дверной короб после отделки становится частью стены. Поэтому требования к геометрии здесь выше, чем у обычных межкомнатных блоков с наличниками. Наличник способен перекрыть неровный край проема, локальный перепад штукатурки или небольшое несовпадение плоскостей. Скрытый алюминиевый короб таких ошибок не скрывает: после покраски видимыми остаются зазор между полотном и коробкой, линия примыкания к стене и положение полотна относительно плоскости стены.

При приемке объекта контролируют не только размеры проема под скрытую дверь, но и вертикаль стоек, горизонталь перемычки, диагонали, толщину стены, отметку чистового пола и ровность отделочного слоя. Основной инструмент проверки — лазерный уровень, двухметровое правило, рулетка, угольник и щупы для контроля зазоров.

Нормативная база в ремонтах часто называется общим словом «СНиП», хотя фактически применяются актуализированные СП, ГОСТ на дверные блоки и внутренние технические карты производителей. Для скрытых дверей решающим является сочетание нормативной логики и заводской инструкции: если производитель короба задает более жесткий допуск, применять нужно именно его.

Допустимые отклонения проема и стен (ГОСТ и практика)

Для дверей скрытого монтажа исходный проем должен быть стабильным, прочным и подготовленным под конкретную систему. Нельзя сначала «примерно» сформировать проем, а затем компенсировать все монтажной пеной и шпаклевкой. Короб работает как точная рама: при перекосе проема он либо деформируется при креплении, либо остается выставленным правильно, но стена вокруг него будет визуально «ломать» плоскость.

Ключевые требования к стенам для скрытых дверей:

прочное основание без осыпающихся кромок;
вертикальные боковые грани проема;
ровная плоскость стены в зоне 500–700 мм от короба;
известная чистовая отметка пола;
стабильная толщина стены после штукатурки или обшивки;
отсутствие подвижности в перегородках из ГКЛ;
возможность жестко закрепить короб механическим крепежом.

Практический допуск по размерам проема обычно задается производителем дверной системы. В большинстве случаев монтажный проем делают больше наружного габарита короба на величину монтажного зазора. Типовой монтажный зазор скрытой двери составляет 10–20 мм на сторону, но точное значение зависит от профиля, крепежных пластин и материала стены.

Для контроля геометрии проверяют:

ширину проема вверху, посередине и внизу;
высоту по обеим стойкам;
разницу диагоналей;
вертикаль боковых плоскостей;
горизонталь верхней перемычки;
совпадение плоскости стены с плоскостью будущего короба.

Если проем выполнен из газоблока, пеноблока или старого кирпича, кромки дополнительно укрепляют ремонтным составом и грунтом. Если перегородка из ГКЛ, в зоне короба должны быть закладные и усиленный профиль. Монтаж только в тонкий гипсокартонный стоечный профиль без закладных недопустим.

Отклонение по вертикали и перепад плоскости

Главный параметр — отклонение по вертикали скрытый короб. Для обычной двери 2–3 мм могут быть визуально незаметны. Для скрытой двери, особенно под покраску, даже небольшой завал стойки приводит к неравномерному зазору и нарушению плоскости.

Практически применяют следующие ориентиры:

отклонение стойки проема по вертикали — до 1,5–2 мм на 2 м;
отклонение установленного скрытого короба — до 1 мм на 2 м;
перепад плоскости стены возле короба — не более 1–2 мм на 2 м;
разница диагоналей проема — до 3 мм для стандартных полотен;
локальные бугры штукатурки в зоне примыкания — не допускаются.

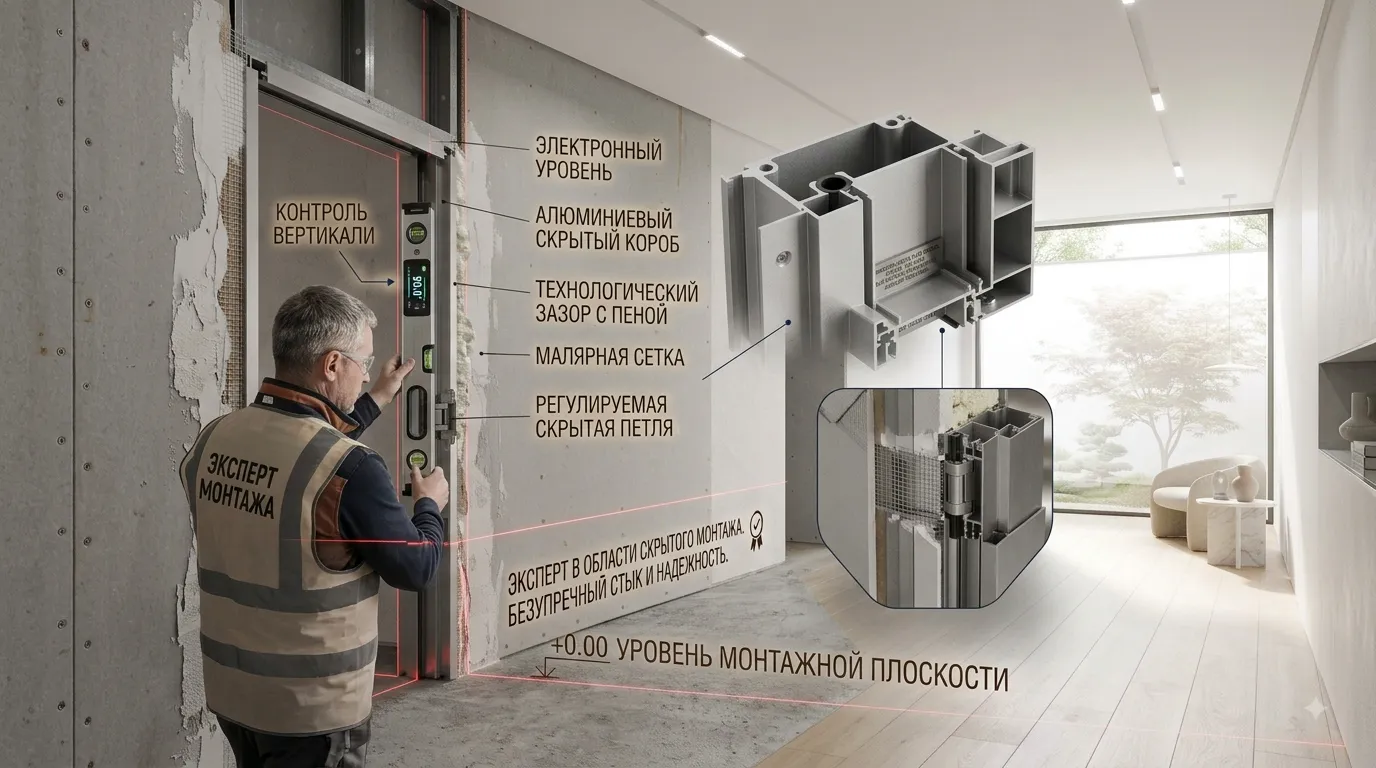

Лазерный уровень позволяет быстро увидеть завал стены. Но окончательную приемку лучше делать не только лазером, а и правилом: лазер показывает линию, правило показывает фактическую плоскость стены. Для скрытой двери важно, чтобы полотно после регулировки не выступало и не утопало относительно финишной отделки.

Особенно критична зона со стороны открывания. Если стена имеет «живот» возле короба, полотно может стоять правильно, но на боковом свете будет казаться кривым. Если стена завалена внутрь помещения, скрытая дверь визуально перестает быть невидимой: линия зазора становится заметнее, а плоскость стены не совпадает с плоскостью полотна.

Что делать, если стена «завалена» (3 решения)

Если при проверке выявлен завал стены, нельзя просто выставить короб «по стене». Короб должен стоять по вертикали и диагоналям, иначе полотно будет провисать, затирать притвор и неправильно работать с магнитным замком. Возможны три технических решения.

1. Выравнивание стены до монтажа короба.
Оптимальный вариант. Стену выводят штукатуркой, ГКЛ или шпаклевочными слоями до установки скрытого короба. После этого формируют точный проем. Решение подходит для объектов на черновой стадии, когда еще можно корректировать толщину стены и плоскость отделки.

2. Монтаж короба по вертикали с последующим выведением плоскости.
Короб устанавливают строго по лазеру, затем штукатурят или шпаклюют стену в единую плоскость с монтажными полками профиля. Такой вариант допустим, если завал умеренный и есть запас по толщине отделочного слоя. Важно не «утопить» профиль и не перекрыть рабочие зоны петель.

3. Локальная переделка проема или перегородки.
Если завал превышает допустимые значения, а стена слабая или тонкая, выполняют частичный демонтаж и пересборку участка. Для ГКЛ-перегородки это может означать замену стоек, установку закладных и повторную обшивку. Для газоблока — ремонт кромок и выравнивание проема жесткими составами.

Компенсировать завал только пеной, клиньями или чрезмерной регулировкой петель нельзя. Петли имеют ограниченный диапазон настройки и не предназначены для исправления ошибок строительной геометрии.

Расчет монтажных зазоров

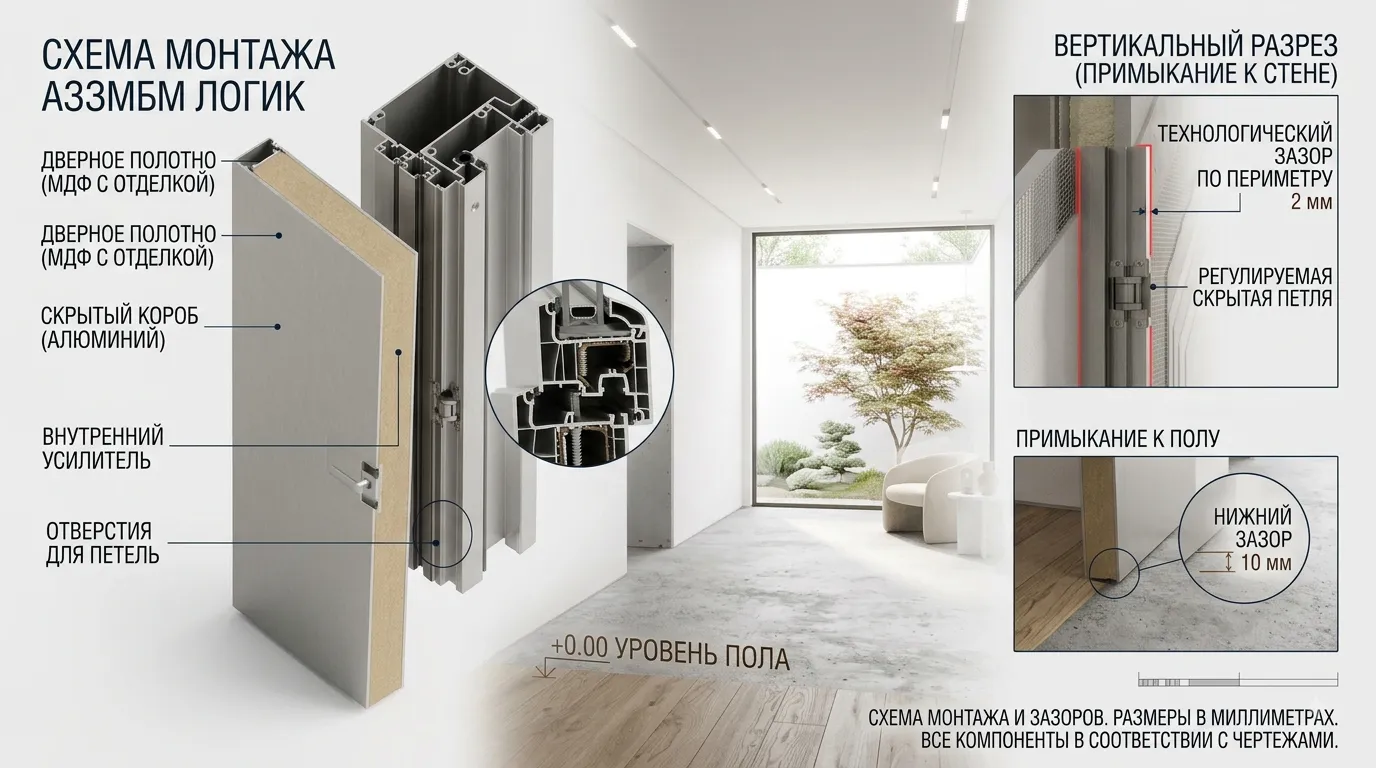

Зазоры в скрытой двери делятся на две группы: монтажные и эксплуатационные. Монтажные нужны для установки и фиксации короба в проеме. Эксплуатационные — для свободного движения полотна после отделки.

Типовые зоны контроля:

зазор между строительным проемом и коробом;
зазор между полотном и коробкой по бокам и сверху;
нижний зазор под чистовой пол;
зазор под уплотнитель и магнитный замок;
технологический зазор для финишной отделки полотна.

Зазоры для дверей невидимок всегда согласуют с конкретным производителем. Нельзя механически переносить размеры с одной системы на другую: профиль Direct и Reverse, толщина полотна 40 или 50 мм, наличие уплотнителя и тип петель меняют расчет.

Зазор на пенополиуретановый шов (по периметру)

Пенополиуретановый шов не является основным креплением скрытого короба. Короб фиксируется механически, а пена заполняет монтажный зазор, снижает продувание и частично стабилизирует узел. Поэтому зазор должен быть достаточным для заполнения, но не чрезмерным.

Практические значения:

боковой монтажный зазор — 10–20 мм на сторону;
верхний монтажный зазор — 10–20 мм;
минимально допустимый зазор — около 8–10 мм, если это разрешено системой;
зазор более 25–30 мм требует доборного заполнения жестким материалом или корректировки проема.

Слишком маленький зазор не позволяет нормально выставить короб и заполнить шов. Слишком большой — снижает жесткость узла и увеличивает риск смещения при эксплуатации. Пена должна быть с низким вторичным расширением, чтобы не распереть алюминиевый профиль.

После отверждения излишки пены срезают, но не оставляют ее как основание под финишную шпаклевку. В зоне примыкания требуется армирование и жесткий базовый слой. Подробные материалы по последовательности работ собраны в разделе все руководства по монтажу скрытых дверей.

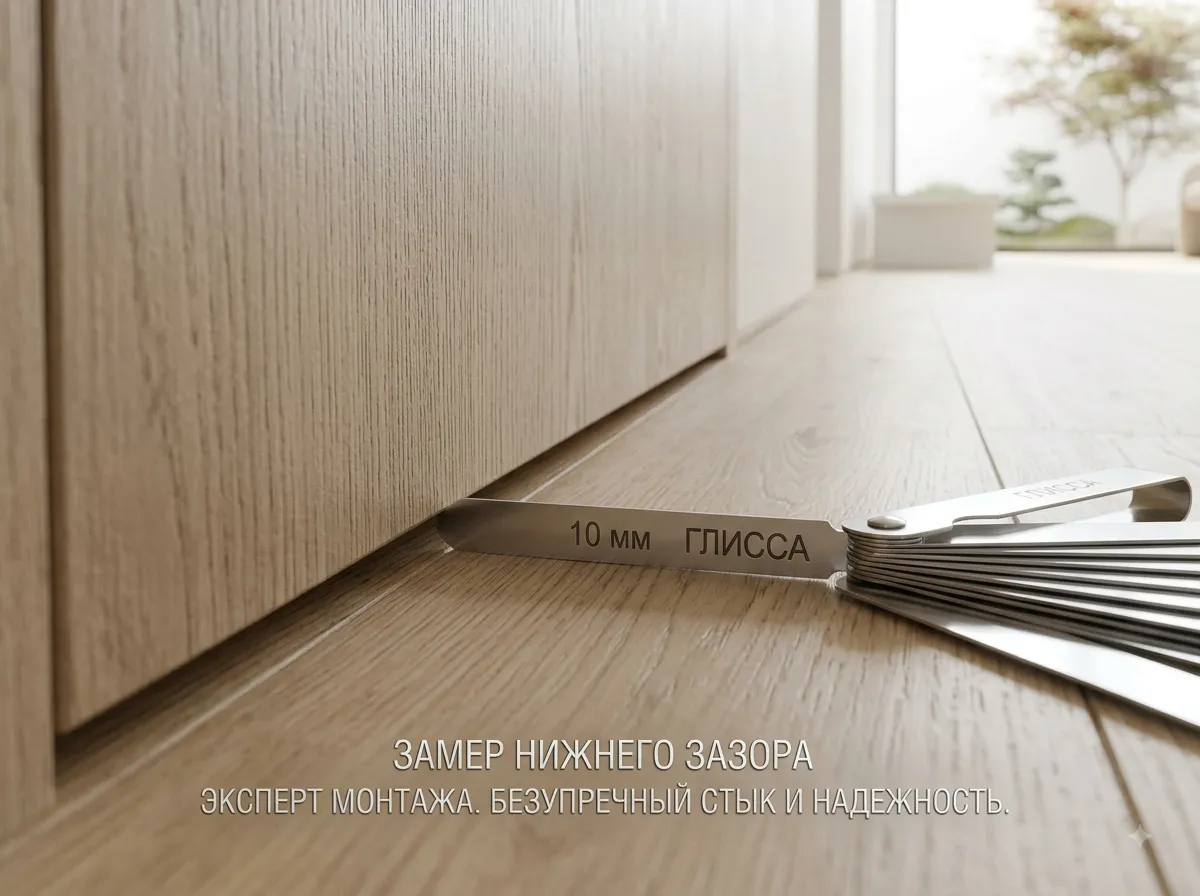

Зазор между полотном и чистовым полом (с учетом напольного покрытия)

Нижний зазор рассчитывают от чистового пола, а не от стяжки. Это одна из самых частых ошибок. Если короб поставлен до укладки покрытия и не учтены плитка, паркет, подложка, клей или наливной слой, полотно может оказаться слишком низко и начать цеплять пол.

Типовой зазор под чистовой пол:

для обычных помещений — 7–10 мм;
при неровном напольном покрытии — ближе к 10–12 мм;
при автоматическом выпадающем пороге — по паспорту порога, часто 7–13 мм;
для санузлов с перепадом уровня пола — расчет индивидуальный;
при толстом ковровом покрытии — увеличенный зазор по факту материала.

Нижний зазор должен учитывать открывание полотна по реальному радиусу. Плитка с перепадом, неровный паркет или локальный бугор наливного пола могут задевать дверь даже при нормальном зазоре в закрытом положении.

Также важно заранее согласовать этапы установки скрытых коробов: короб обычно монтируется до финишной отделки, но с точной привязкой к чистовой отметке пола. Подробнее о правильной очередности работ — в материале этапы установки скрытых коробов.

Таблица нормативных допусков для монтажа дверей-невидимок

Параметр	Допустимое отклонение	Последствия нарушения
Ширина строительного проема	По карте производителя; обычно +20–40 мм к наружному габариту короба	Невозможность выставить короб, чрезмерный или недостаточный монтажный шов
Высота строительного проема	По карте производителя с учетом чистового пола	Полотно цепляет пол или остается завышенный нижний зазор
Боковой монтажный зазор скрытой двери	10–20 мм на сторону	Перекос короба, слабый шов, перерасход пены, деформация профиля
Верхний монтажный зазор	10–20 мм	Нарушение горизонтали перемычки, сложность фиксации и запенивания
Отклонение стойки короба по вертикали	До 1 мм на 2 м	Самопроизвольное открывание/закрывание, затирание полотна
Отклонение проема по вертикали	До 1,5–2 мм на 2 м	Сложность выставления короба, увеличение отделочных слоев
Перепад плоскости стены рядом с коробом	До 1–2 мм на 2 м	Полотно выступает или утопает относительно стены, видимая «волна» под покраской
Разница диагоналей проема	До 3 мм для стандартных полотен	Перекос рамы, неравномерный зазор между полотном и коробкой
Зазор между полотном и коробкой по бокам	Обычно 3–4 мм, по паспорту системы	Затирание, шум, неправильная работа замка, визуальная асимметрия
Верхний зазор между полотном и коробом	Обычно 3–4 мм	Цепляние верхнего угла, провисание становится заметным
Нижний зазор от чистового пола	Обычно 7–10 мм; с порогом — по паспорту	Полотно трет покрытие или появляется повышенная слышимость через щель
Толщина стены под скрытый короб	По серии профиля; отклонение минимальное	Короб не совпадает с плоскостью стены, появляются ступени и трещины
Подвижность ГКЛ-перегородки	Не допускается	Трещины по периметру короба, расшатывание крепежа
Прочность кромок проема	Без осыпания и пустот	Слабое крепление, нарушение геометрии при эксплуатации

Эти значения являются практическими ориентирами технического надзора. При приемке всегда сравнивайте их с паспортом выбранного скрытого короба. Если инструкция производителя требует более строгих значений, приоритет имеет заводской допуск.

FAQ: Вопросы и ответы

1. Какие размеры проема под скрытую дверь считать правильными?
Правильные размеры определяются не только шириной и высотой полотна, а наружным габаритом конкретного скрытого короба и монтажным зазором. Обычно к наружному размеру короба добавляют 10–20 мм на сторону и сверху, но точное значение нужно брать из монтажной карты производителя.

2. Можно ли установить скрытую дверь, если стена завалена на 5–7 мм?
Технически можно выставить короб по вертикали, но визуальный результат будет плохим: полотно не совпадет с плоскостью стены. При таком завале стену нужно выравнивать до монтажа или выводить плоскость после установки короба. Выставлять короб по кривой стене нельзя.

3. Какой зазор между полотном и чистовым полом считается нормальным?
Для большинства скрытых межкомнатных дверей нормальный нижний зазор составляет 7–10 мм от чистового пола. Если устанавливается выпадающий порог, значение берут из паспорта механизма. Если напольное покрытие неровное или имеет ворс, зазор рассчитывают по самой высокой точке движения полотна. Collapse
